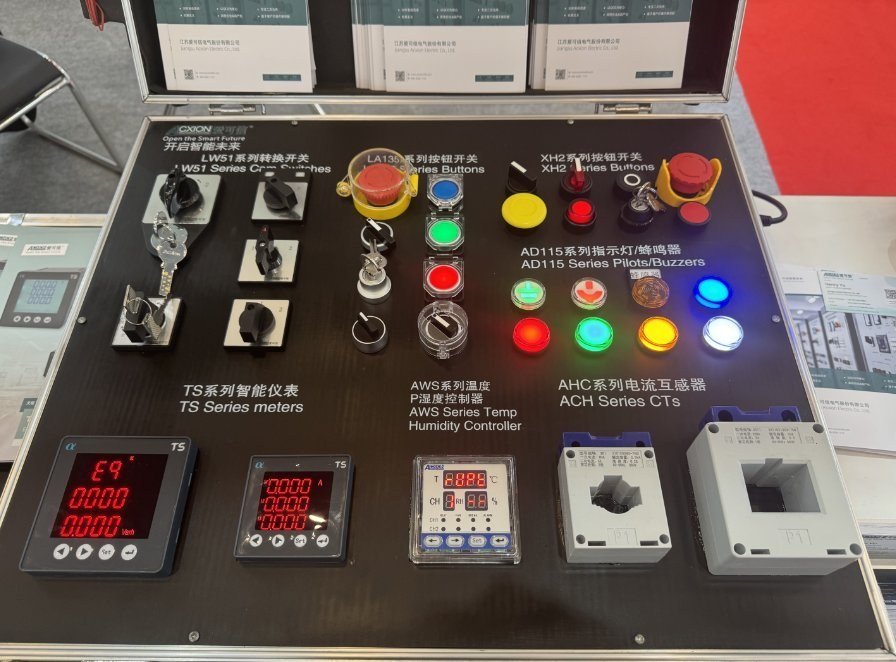

La feria termina hoy en Yakarta, y lo que más se fotografió en nuestro stand no fue una pantalla. Fue una pizarra negra en la que se habían fijado siete familias de productos, con una fila de catálogos detrás. Los visitantes no paraban de hacer las mismas tres preguntas, y el diseño se había concebido para responderlas sin necesidad de que hubiera un comercial presente.
Así que aquí está la tabla, familia por familia, con las clasificaciones que realmente importan. Nosotros fabricamos estos productos, así que lee los consejos de selección teniendo esto en cuenta. Todas las cifras que aparecen a continuación proceden de los catálogos del stand o de los datos que mostraba la propia tabla de demostración.
Nota sobre el ámbito de aplicación: esto abarca los componentes de los cuadros de baja tensión destinados a cuadros de control y distribución de hasta 660 V. La protección de los equipos de conmutación de media tensión constituye un grupo de productos independiente con su propia normativa.
Cómo agrupa la placa los componentes del panel
Fíjate en la disposición y verás cómo funciona. La fila superior incluye todo lo que maneja el operador: interruptores de leva a la izquierda, pulsadores en el centro, luces indicadoras y zumbadores a la derecha. La fila inferior incluye todo lo que proporciona información: dos medidores TS, un regulador de temperatura AWS y dos transformadores de corriente ACH.
Esa división responde a la primera pregunta que nos hacen en cada feria, que es dónde se sitúa una pieza en el panel, más que cuánto cuesta. Si tienes un plano en la mano e intentas colocar un componente, la placa refleja el plano.
Interruptores: interruptores de leva LW51, de 10 a 20 A
Los interruptores accionados con llave situados en la esquina superior izquierda pertenecen a la plataforma LW51. Se trata de una gama rotativa configurable, en lugar de un catálogo fijo de tres modelos.
- Intensidades nominales: 10 A, 16 A y 20 A
- Ángulos de funcionamiento: de 22,5 a 90 grados
- Secciones de contacto: hasta 16, dependiendo del bastidor y del tipo
- Tensión nominal de aislamiento: hasta 660 V, según el modelo
- Alimentación de control: hasta 380 V CA a 50/60 Hz, o 220 V CC
- Resistencia a la tensión de red: 2.500 V CA RMS durante un minuto
- Norma de referencia: GB/T 14048.5 / IEC 60947-5-1
Merece la pena consultar los datos sobre la vida útil antes de consultar la lista de modelos. Estos datos determinan si un interruptor es adecuado para una máquina o un cuadro de distribución. En funcionamiento con corriente alterna, la cifra es de 200.000 operaciones eléctricas. En corriente continua, es de 100.000. La vida útil mecánica es de 500.000 operaciones. Las condiciones de funcionamiento son de categoría III, grado de contaminación 3, de -25 a +55 °C y altitud de hasta 2.000 m.
La configuración sigue un orden fijo: primero la función, luego las posiciones, el ángulo, el montaje, los contactos y, por último, las opciones de panel y marcado. Dar prioridad a la estética frente a la función eléctrica es lo que hace que los paneles acaben teniendo un interruptor que no puede desconectar la carga para la que se compró.
Operadores: pulsadores LA135 y XH2
En la placa había dos plataformas de pulsadores. Se adaptan a diferentes configuraciones de paneles. La LA135 abarca una plataforma compacta de 16 mm y una plataforma modular de 22 mm.
Las características técnicas difieren, por lo que es importante no mezclarlas. La familia de 16 mm tiene una tensión nominal (Ui) de 250 V y una intensidad térmica convencional de 5 A, con una resistencia a 1.500 V CA. La familia modular de 22 mm funciona con Ui 400 V y 10 A, con una resistencia de 2.500 V CA. Ambas cuentan con protección frontal IP54, con opciones seleccionadas de IP65, y hay disponible una cubierta estanca IP67 en Ø22.
Cabe destacar las especificaciones de vida útil del modelo LA135. Los pulsadores alcanzan 1 000 000 de operaciones mecánicas. Los selectores alcanzan 200 000. La vida útil eléctrica es de 500 000 y 100 000, respectivamente. El código de pedido indica la disposición de los contactos, la forma del cabezal y el grado de protección, por lo que LA135-11/10C1 corresponde a un pulsador redondo momentáneo, 1 NA más 1 NC, IP54.
La serie XH2 es la gama más resistente de la línea. Su página técnica es la que más han fotografiado los visitantes.
- Norma: IEC 60947-5-1 / GB/T 14048.5, con certificación CCC y CE
- Ui / Ith / Uimp: 600 V / 10 A / 6 kV
- Vida útil mecánica: 3.000.000 de accionamientos para pulsadores momentáneos, 500.000 para interruptores de llave, 100.000 para los tipos de enclavamiento, tipo seta y selectores
- Vida útil eléctrica: 100 000 operaciones, 1 000 000 personalizables
- Frecuencia de funcionamiento: 3.000 ciclos por hora para accionamiento momentáneo; 1.800 para accionamiento con retención, selector y llave; 600 para parada de emergencia
- Protección frontal: norma IP65, IP66 personalizable
- Vibración de 5 g a 5-50 Hz; choque de 15 g, semisinoidal de 11 ms
- Temperatura de funcionamiento: de -25 a +70 grados Celsius
La cifra de 3.000.000 suele poner fin a la conversación. Se aplica únicamente a los pulsadores momentáneos. Se trata de una cifra mecánica derivada de la secuencia de pruebas de la norma, no de una garantía sobre el desgaste de los contactos. El valor eléctrico es el que determina los intervalos de mantenimiento.
Indicación: Luces y zumbadores AD115
La columna iluminada situada a la derecha del panel es la plataforma AD115. Junto a ella había un módulo de lente roja sin fijar, para que los visitantes pudieran ver el bloque de LED interno.
- Diámetros de montaje: 16 mm, 22 mm y 25 mm en una misma serie
- Fuente de luz: LED de alto brillo, 30 000 horas o más de funcionamiento continuo
- Rango de tensión: CA/CC de 6 a 380 V; en determinadas configuraciones de CA, puede llegar hasta los 500 V
- Resistencia a la tensión de red: 2.500 V CA RMS durante un minuto
- Resistencia de aislamiento: 5 MΩ hasta 60 V; 50 MΩ por encima de 60 V hasta 660 V
- Protección frontal: IP54, IP65 personalizable; hay disponibles versiones resistentes a la niebla salina
- Vibración: de 10 a 2.000 Hz, 1,5 mm, 10 g
- Temperatura de funcionamiento: de -25 a +50 grados C
Además de los indicadores estándar redondos, cuadrados y rectangulares, la gama incluye modelos bicolores, intermitentes, de semáforo y de posición. Las versiones de posición muestran símbolos de seccionador y de puesta a tierra en lugar de una luz simple. Las variantes con zumbador combinan una alarma sonora y luminosa en un solo dispositivo.
Medición y seguimiento: TS, AWS y ACH
En la fila de abajo es donde el tablero se convirtió en una demostración de medición.
Los medidores TS marcaban cero en el cuadro. Así es: sin corriente de carga en un cuadro de demostración, la pantalla de corriente marca cero. La gama multifunción mide corriente y tensión con una precisión de clase 0,2, y potencia y energía activa con una precisión de clase 0,5. Analiza armónicos desde el 2.º hasta el 31.º. El protocolo RS485 Modbus-RTU viene de serie, con opciones de ampliación para relés, entradas digitales y salidas analógicas. Los formatos de panel son de 72, 80, 96 y 96 x 48 mm.
El controlador AWS marcaba 26,4 grados C en la línea superior. Esa es, más o menos, la temperatura ambiente en Yakarta. Los modelos inteligentes cubren un rango de -40 a 120 grados C y de 18 a 98% de humedad relativa, con una precisión de ±1 grado C. La alimentación es de 85 a 265 V CA/CC, y las salidas de relé tienen una potencia nominal de 250 VCA / 5 A.
Los dos transformadores de corriente ACH representaban los dos extremos de la gama: un modelo compacto y cerrado para cable, y otro con una amplia ventana rectangular para barras colectoras planas. La gama abarca corrientes primarias de 5 A a 6.300 A con secundarias de 1 A o 5 A, con una tensión nominal de 0,66 kV. Las clases de precisión van desde la Clase 1 hasta la 0,2S. La resistencia dieléctrica es de 3.000 V durante un minuto, y la clase de aislamiento es E. La norma de referencia es la GB/T 20840.2-2014.
Lo que hemos omitido deliberadamente del tablero
Un tablero con cuarenta piezas no enseña nada al visitante. Tres decisiones han dado forma a este.
En primer lugar, un representante por familia en lugar de toda la gama, con el catálogo a su espalda para consultar los detalles. En segundo lugar, valoraciones reales impresas en la página en lugar de en el panel, ya que los números de un panel se leen de forma oblicua y luego se citan erróneamente. En tercer lugar, operadores en funcionamiento: las llaves de los interruptores de levas estaban colocadas de tal forma que el visitante pudiera sentir las posiciones de retención en lugar de pulsar una pantalla estática.
Los transformadores de corriente de núcleo dividido y los relés de protección K, Q y L se mantuvieron en el catálogo en lugar de exponerse en el stand. Despertan el tipo de interés equivocado en la feria. Las decisiones sobre modernización y protección requieren un plano sobre una mesa, no un apretón de manos en un pasillo.
Conocer los detalles
Todos los catálogos que se exponen en el stand se encuentran en nuestra centro de descargas, incluyendo el interruptor de levas LW51, los pulsadores LA135 y XH2, el indicador AD115, el medidor TS, el sistema de control de potencia y las versiones con transformador de corriente ACH.
Si vas a colocar un componente en lugar de explorar una gama, el interruptor de cámara, interruptor de botón y luz indicadora Las categorías muestran los modelos disponibles con sus imágenes principales. Los detalles de fabricación se encuentran en Acerca de ACXION, y el avance del programa que publicamos antes del evento es aquí.
Para cualquier cuestión que haya planteado la junta, envía el plano o la lista de modelos a través de la página de contacto. Las consultas que se reciben acompañadas de un boceto del panel obtienen una respuesta más rápida que las que se reciben solo con un apellido.
Las especificaciones pueden variar a medida que se revisen las gamas. Los catálogos y los planos específicos de cada pedido son los que prevalecen.
