Drei Wochen nach der Inbetriebnahme einer neuen Verpackungslinie wiederholten sich die Einträge im Wartungsprotokoll. Die Leitung wurde unterbrochen. Ursache unbekannt. Wieder in Betrieb genommen. Kein Fehlercode, kein Schaden, auf dem Prüfstand lässt sich nichts reproduzieren.
Es war die Schulter der Bedienerin. Als sie sich über das Bedienfeld beugte, um eine festgeklemmte Tüte zu befreien, blieb ihr Ärmel am hervorstehenden Kopf eines Startknopfes am Rand der Aussparung hängen. Drei störende Stillstände pro Woche, und niemand hatte die Kosten dafür berechnet.

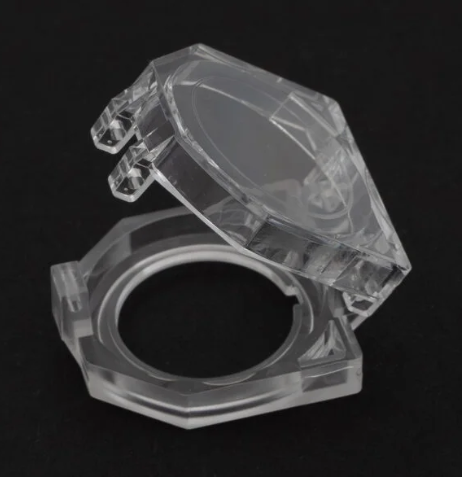

Eine durchsichtige Schutzabdeckung für einen Druckknopf, mit Scharnier versehen, die über diesen einen Kopf passt, kostete weniger als zwei Dollar. Billig, unscheinbar – und an der richtigen Stelle im Bedienfeld macht sie den Unterschied zwischen einer Maschine, die läuft, und einer, die ständig stehen bleibt.
Was eine Schutzabdeckung für Druckknöpfe eigentlich bewirkt
Es handelt sich um eine mechanische Schnittstelle zwischen der Außenwelt und einem Stellglied – mehr nicht. Sie verändert weder die elektrischen Eigenschaften des Schalters noch verbessert sie die Kontaktbelastbarkeit, noch verwandelt sie einen billigen Schalter in einen guten. Sie schränkt lediglich die Möglichkeiten ein, wie ein Knopf betätigt werden kann.
Verhindert unbeabsichtigten Kontakt. Hülsen, Werkzeuggriffe, von einem Förderband fallende Produkte, eine Palettenkante, jemand, der sich gegen das Gehäuse lehnt. Eine Schutzvorrichtung zieht die Betätigungsfläche nach innen, sodass ein flüchtiger Kontakt keine Funktion mehr auslöst.
Erhöht den Kraftaufwand. Ein entschlossener Nutzer wird den Knopf trotzdem drücken. Jemand, der nur im Vorbeigehen daran streift, wird dies nicht tun. Das ist das realistische Ziel – nicht Sicherheit, sondern lediglich eine Schwelle.
Schützt den Stellantrieb vor Schmutz und Feuchtigkeit. Da sich der Stellantrieb bewegen muss, muss er einen Spalt aufweisen, wodurch Staub, Späne und Spülwasser eindringen können. Eine abgedichtete Abdeckung verschließt diesen Spalt besser, als es die Dichtung des Schalters allein vermag.
Wenn Sie eine vierte Sicherheitsmaßnahme wünschen – nämlich zu verhindern, dass ein berechtigter Bediener den Knopf drückt –, dann benötigen Sie einen Schlüsselschalter oder eine mit einem Vorhängeschloss abschließbare Vorrichtung, keine Kunststoffabdeckung. Schutzvorrichtungen, die so konstruiert sind, dass sie sich nur schwer entfernen lassen, werden meist dennoch entfernt, in der Regel mit einem Schraubendreher, der dabei Kratzer auf der Blende hinterlässt.
Wo unbedeckte Knöpfe tatsächlich versagen
Vier Positionen machen den größten Teil davon aus.
Schaltflächen am Rand des Bedienfelds. Alles, was sich in einem Abstand von etwa 150 mm zum Gehäuserand befindet, wird angestoßen. Die Layout-Software legt den seitlichen Abstand fest, modelliert jedoch keine menschliche Hüfte.
Knöpfe unterhalb der Taillenhöhe. Es ist ganz normal, darüber hinwegzugreifen. Genauso wie das Werkzeug in deiner Hand, das beim Zurückziehen darüber streift.
Knöpfe neben einer Tür oder einer Schwenkklappe. Eine Tür, die sich um 110 Grad öffnet und an der Gehäusewand anschlägt, wirkt wie ein Hebel, der auf alles zielt, was sich darunter befindet.
Reset- und Start-Tasten in stark frequentierten Bereichen. Die Leute stehen dort und lehnen sich dort an. Hier sammeln sich Störenfriede.
Der Schalter funktionierte fast immer einwandfrei. Das Problem lag in der Position, und eine Schutzabdeckung für den Druckknopf ist der schnellste Weg, das Problem zu beheben.
Fünf Wächterfamilien und wo jede einzelne hingehört
| Schutzart | Am besten geeignet für | Achte auf |
|---|---|---|
| Flacher Deckel, undurchsichtig | Tasten, die man nicht einfach so drücken darf | Verdeckt die Linse, sodass ein beleuchteter Kopf unbrauchbar wird |
| Vollständig transparente Abdeckung mit flachem Deckel | Beleuchtete Tasten, Reset, Alarmquittierung | Günstige Acryl-Hazes innerhalb eines Jahres in Schleifstaub |
| Schutzabdeckung für Not-Aus-Schalter | Pilzköpfe in Aufprallzonen | Darf vor der Betätigung niemals angehoben werden |
| Not-Aus-Abdeckung Ø 40 mit Warnschild | Wenn die Markierung mit der Schutzvorrichtung mitwandern muss | Der Text auf der Platte wird bei der Herstellung festgelegt – Sprachen sollten im Vorfeld geplant werden |
| Schutzabdeckung für Drehschalter | Die Wählknöpfe sind aus ihrer Position gerutscht | Rastkraft prüfen; ein schwergängiger Deckel fühlt sich an, als befände er sich in einer falschen Position |
Zwei davon verdienen einen eigenen Absatz.
Die undurchsichtige Abdeckung mit flachem Kopf ist die günstigste Schutzabdeckung aus unserem Sortiment und diejenige, die am häufigsten versehentlich gekauft wird – sie wird für einen beleuchteten Knopf bestellt, montiert und dann stellt sich heraus, dass sie die Lampe verdeckt, die vom Gehweg aus sichtbar sein sollte. Befindet sich darunter eine Linse, bestellen Sie bitte eine transparente Ausführung.
Die Schutzabdeckung für den Drehschalter löst ein anderes Problem. Ein von der Position „AUTO“ auf „MANUAL“ versehentlich umgeschalteter Wahlschalter ist kein lästiger Stillstand, sondern ein unerwarteter Startzustand, der in einer Risikobewertung berücksichtigt werden muss. Befindet sich ein rastender Wahlschalter an einer stark frequentierten Stelle und wird sein Status in der SPS nicht überwacht, ist dies eine Lücke, die geschlossen werden sollte.
Die richtige Größe einer Schutzabdeckung für einen Druckknopf beim ersten Mal bestimmen
| Befestigungsloch | Üblicher Kopfdurchmesser | Freigabe zur Planung von |
|---|---|---|
| Φ22 mm | 29–30 mm, flacher oder erhabener Kopf | Mindestens 45 mm von Mitte zu Mitte |
| Φ22 mm | 40 mm Pilzkopf | Mindestens 55 mm von Mitte zu Mitte |
| Φ30 mm | 38–40 mm Kopf | Mindestens 60 mm von Mitte zu Mitte |
| Φ22 mm mit 45°-Wahlknopf | Drehknopf-Verfahrweg ca. 50 mm | 65 mm, zzgl. Platz für die Hand |
- Messen Sie den Schaftdurchmesser, nicht die Bohrung. Die Aussparung hat fast überall einen Durchmesser von Φ22, doch der darüber liegende Kopf verläuft von einer flachen Scheibe mit 24 mm Durchmesser zu einem pilzförmigen Teil mit 60 mm Durchmesser. Der Schutzring ist an den Kopf angepasst.
- Planen Sie etwas Spielraum für die Reise ein. Ein angehobener Kopf bewegt sich um 4–6 mm. Ein Schutzelement, das im Ruhezustand bündig anliegt, nutzt sich innerhalb weniger tausend Zyklen ab oder verklemmt sich.
- Denken Sie an das Scharnier, nicht an die Grundfläche. Eine nach rechts schwenkbare Abdeckung an einem Knopf, der mit der linken Hand betätigt wird, wird “fixiert”, indem sie dauerhaft offen bleibt.
Aus diesem Grund ist eine Schutzabdeckung für 22-mm-Drucktaster die gängigste Größe im Katalog: Standardausschnitte bedeuten Standardköpfe, und Standardköpfe bedeuten, dass eine einzige Schutzabdeckungsserie den Großteil eines Bestands abdeckt.
Transparent oder undurchsichtig? Lies den Laufsteg
Ein 24-V-LED-Anzeigemodul ist bei normaler Werksbeleuchtung aus einer Entfernung von sechs oder sieben Metern durch ein 2-mm-Fenster aus Polycarbonat gut ablesbar. Dieselbe Leuchte hinter einem zerkratzten Acrylfenster bei 500 Lux erscheint hingegen nur als unscharfer Fleck.
- Polycarbonat ist die sinnvolle Standardwahl. Es ist stoßfest, zersplittert nicht und behält auch bei unsachgemäßer Behandlung seine Klarheit.
- Acryl (PMMA) Sieht im Neuzustand besser aus und trübt schneller ein. Für den Innenbereich gut geeignet, jedoch keine gute Wahl in der Nähe von abrasivem Staub oder aggressiven Lösungsmitteln.
- UV-Belastung Beide sind gelb. Bei einem Außengehäuse ist die Abdeckung als Verschleißteil mit einer Teilenummer zu betrachten.
- Reinigungschemie Das ist wichtig. Die in Lebensmittelbetrieben verwendeten alkalischen Schaumreiniger trüben unbeschichtete Fenster, daher sollten Sie bei täglicher Reinigung der Paneele sowohl eine Abdeckung als auch einen Schalter vorsehen.
Die Frage nach dem Not-Aus
Ein Not-Aus-Schalter hat eine einzige Aufgabe: Er muss sofort, von jedermann und ohne Nachdenken betätigt werden können. Alles, was dem einen zusätzlichen Schritt vorschaltet – eine Klappe, die angehoben werden muss, ein zuerst zu öffnender Klappdeckel, eine Abdeckung, die abgeschraubt werden muss –, läuft der Konstruktionsabsicht zuwider. Eine Schutzvorrichtung, die geöffnet werden muss, bevor der Pilzknopf gedrückt werden kann, stellt eine Abwandlung der Sicherheitsfunktion dar und würde in den meisten Risikobewertungen durchfallen.
Zulässige Not-Aus-Abdeckungen funktionieren anders. Sie schützen den Kopf vor Stößen, lassen die Oberseite jedoch für einen Schlag mit der Handfläche frei zugänglich; sie verhindern ein versehentliches Lösen oder Zurücksetzen bei Ausführungen mit Zugentriegelung und tragen die Kennzeichnung so, dass die gelbe Scheibe auch nach einem Neuanstrich am Gerät verbleibt.
Wenn Bediener immer wieder versehentlich den Not-Aus-Schalter betätigen, liegen die besten Lösungen in der Regel in der Anordnung (Versetzen), der Geometrie (versenkt oder hinter einer Abdeckung montiert) oder der Logik. Berücksichtigen Sie diese Entscheidung bei Ihrer Überprüfung der Anforderungen der Norm IEC 60947-5-5 an Not-Aus-Einrichtungen, denn der Prüfer wird Ihnen genau den Wortlaut der Norm zur direkten manuellen Betätigung vorhalten.
Eine erwähnenswerte Ausnahme: Bei Sprinklerköpfen mit „Pull-to-Reset“- und „Rotary-Reset“-Funktion ist eine Abdeckung, die ein versehentliches Zurücksetzen verhindert, wirklich sinnvoll, da das Zurücksetzen eine bewusste Handlung einer sachkundigen Person und keine Notfallmaßnahme ist.
Den Schutz an den Kopf anpassen, den du bereits hast
- Beleuchtete Reset-Taste, Φ22. A volltransparente Schutzabdeckung für Flachkopf-Druckknopfschalter sorgt dafür, dass die Lampe gut lesbar bleibt und der Kopf geschützt ist.
- Nicht beleuchtetes Start-/Stopp-Paar. Ein undurchsichtiger Schutzabdeckung für Flachkopf-Druckschalter Das reicht aus, und es ist die günstigste Option in der Stückliste.
- Pilzkopf in der Fördertechnik. Ein Schutzabdeckung für den Not-Aus-Schalter In Form eines Kragens verhindert dies, dass eine Palettenecke den Anschlag auslöst, während die Oberseite frei bleibt.
- Eine Markierung, die immer wieder verschwindet. A Schutzabdeckung für Not-Aus-Taster Ø40 mit Warnschild führt „guard“ und „label“ zu einem Teil zusammen, und das Ausführung mit Φ40-Kopf Das Gleiche gilt, wenn der Kopf über den Standardausschnitt hinausragt.
- Wahlschalter an den Pumpen- und Lüftertafeln. A Schutzabdeckung für Drehschalter verhindert, dass der Knopf zwischen den Schüssen aus der Raststellung gerät.
- Ein Befund, der bei jeder Prüfung wiederkehrt. Kombinieren Sie die Schutzvorrichtungen mit einem Schild für Not-Aus-Taste Das Gerät ist also mit der erforderlichen Kennzeichnung versehen.
Ein Schalterabdeckungsteil und ein Schild sind Teile mit geringem Wert und geringem Gewicht, sodass sie fast nie eine eigene Versandzeile rechtfertigen – fügen Sie sie stattdessen einer Schalterbestellung hinzu.
Eine sechs Punkte umfassende Checkliste für die technische Spezifikation
- Kopfdurchmesser und Hub, gemessen an einem echten Muster und nicht anhand einer Zeichnung.
- Betätigungskraft durch die Abdeckung. Wenn die Kraft um mehr als etwa 2 N zunimmt, beginnen die Bediener, den Knopf nicht mehr mittig zu drücken, und die Lebensdauer des Stellantriebs nimmt ab.
- Ausrichtung des Scharniers, passend zu der Hand, mit der die Taste betätigt wird.
- Lesbarkeit der Lampe bei tatsächlichem Betrachtungsabstand. Gehen Sie den Gang unter den tatsächlichen Lichtverhältnissen entlang.
- IP-Schutzart und Dichtungsmaterial. IP65 ist die übliche Anforderung; die Dichtung sollte aus EPDM oder Silikon bestehen und nicht aus einem Schaumstoff, der nach drei Jahren zerbröckelt. Wenn der Schalter für die Nassreinigung ausgelegt ist, befolgen Sie die in unseren Hinweisen zu Was CE, UL und IP65 für einen wasserdichten Druckschalter bedeuten.
- Verfügbarkeit des identischen Einbands in fünf Jahren. Führen Sie eine einheitliche Abdeckungsfamilie ein, statt für jede Maschine eine eigene Abdeckung zu verwenden.
Die Nachrüstung an einer Φ22-Blende ist unkompliziert. Überprüfen Sie zunächst zwei Dinge: die Tiefe hinter der Blende, da bei manchen Ausführungen der Schalter leicht nach hinten versetzt ist, und den Zustand des Lacks, da sich die an einer frisch lackierten Blende angebrachten Manschetten vom Lack ablösen können.
Häufig gestellte Fragen
Verhindert eine Schutzabdeckung für einen Druckknopf, dass ein Bediener den Knopf drückt?
Nein, und das sollte auch nicht der Fall sein. Eine Abdeckung macht eine versehentliche Betätigung unwahrscheinlich und eine absichtliche Betätigung zu einer bewussten Handlung. Um eine Betätigung durch Personen zu verhindern, sollten Sie einen schlüsselbetätigten Wahlschalter, eine mit einem Vorhängeschloss absperrbare Vorrichtung oder ein Verfahren zur Zugangskontrolle verwenden.
Brauche ich für jeden Knopf eine Abdeckung?
Nein. Decken Sie die vier zuvor beschriebenen Positionen ab – die Ränder der Schalttafel, unterhalb der Hüfthöhe, neben Schwingtüren sowie stark frequentierte Start-/Reset-Positionen. Das Abdecken der gesamten Schalttafel ist Geldverschwendung und verlangsamt den Routinebetrieb.
Kann eine Schutzabdeckung für Drucktasten über einen beleuchteten Kopf angebracht werden?
Ja, mit einem durchsichtigen Fenster. Entscheiden Sie sich für Polycarbonat statt Acryl und vergewissern Sie sich, dass die Anzeige von der Bedienposition aus gut lesbar ist, bevor Sie eine Bestellung für die gesamte Flotte aufgeben.
