월요일에 한 포장 공장에서 약 3교대 중 1교대마다 가동되지 않는 충전 기계에 대해 우리에게 연락이 왔습니다. 해당 공장의 전기 기술자가 배전반에 도착했을 때쯤에는 기계가 다시 작동하고 있었는데, 이런 경우 대개 그렇듯이 말이죠. 그는 멀티미터를 시동 버튼 접점에 연결하고, 연속성 신호음을 확인한 뒤 스위치에 문제가 없다고 보고했습니다. 하지만 생산 관리자는 이에 동의하지 않았습니다. 해당 충전기에서 PLC 입력 LED는 계속 꺼져 있었고, 기계는 멀티미터가 무엇을 가리키든 상관하지 않았기 때문입니다.
두 도구 모두 진실을 말하고 있었다. 단지 서로 다른 질문에 답하고 있었을 뿐이며, 이로부터 파생되는 주장은 어떤 형태로든 한 달에 몇 번씩 우리에게 제기된다.
이 주제는 PLC 카드, 드라이브 제어 단자, 카운터 입력 등 저전압 전자 입력 신호를 공급하는 22mm 산업용 푸시 버튼 접점 블록에 관한 것입니다. 코일을 구동하는 것이 아니라 신호 레벨에서 스위칭을 수행합니다. 다음 내용은 구체적인 지침이라기보다는 진단적 성격이 강하며, ACXION이 금도금 접점 모델을 포함한 이러한 스위치를 제조하고 있으므로, 이는 당사 고객들이 끊임없이 제기하는 질문에 대한 공급업체의 답변입니다.
연속성 비퍼의 실제 기능
연속성 모드는 회로만 측정하는 것이 아닙니다. 회로와 측정기를 합쳐서 측정합니다. 측정기 내부에는 전원이 있는데, 이 전원은 PLC 입력이 주입할 수 있는 어떤 전류보다 강합니다. 이 전류를 얇은 산화막을 통과시키면 비프음이 울립니다. 분자 몇 개 두께의 산화막은 테스터가 감지할 수 있을 만큼 전도성이 좋지만, 디지털 입력에 전류를 공급하기에는 전도성이 너무 낮습니다.
PLC 입력은 본질적으로 전력이 약한 회로입니다. 전압은 24V이며, 고밀도 카드의 경우 때로는 12V나 5V로 설정되기도 합니다. 데이터를 읽을 때 몇 밀리암페어의 전류를 소비하며, 일부 모듈은 지속적으로 전류를 끌어오기보다는 샘플링 방식으로 작동합니다. 표면 필름을 뚫을 수 있는 전압은 극히 적고, 필름을 녹여 제거할 수 있는 전류도 매우 적습니다.
따라서 계측기가 입력이 감지할 수 없는 접점 부분에서 신호음을 내는 것입니다. 누구도 거짓말을 하는 것이 아닙니다. 같은 필름인데도 두 가지 판정이 나온 것입니다. 이 의견 차이는 실제 존재하는 것이며, 결함이 아닙니다.
계기판이 아니라 입력값을 믿으세요
가장 저렴하면서도 신뢰할 수 있는 테스트는 10초면 끝나며 별도의 도구도 필요하지 않습니다. 누군가 버튼을 누르게 하세요. 카드의 LED를 지켜보세요. 측정기는 가방 안에 그대로 두세요. 매번 불이 켜지나요? 그렇다면 스위치는 정상입니다. 하류 쪽을 살펴보세요. 불이 깜빡이거나, 20번 누를 때마다 한 번씩 반응이 없나요? 그렇다면 그 접점 상태가 불안정하며, 고장 난 패널에서 저항값이 측정되지 않는다고 해도 제 판단은 바뀌지 않을 것입니다.
다음 단계는 저항이 아니라 전압입니다. 회로에 전원이 공급된 상태에서, 입력 단자와 공통 단자 사이에 멀티미터를 연결한 뒤 측정 버튼을 누르세요. 카드가 감지한 값을 확인하세요. 전압이 전부 들어올 것으로 예상했던 곳에서 공급 전압의 절반만 측정된다면, 그 수치만으로도 논쟁은 대개 끝납니다. 여전히 어느 쪽에 문제가 있는지 확실하지 않으신가요? 버튼을 누른 상태에서 카드의 두 도체를 단락시켜 보세요. LED가 켜지면 스위치나 배선 문제입니다.
이 이야기의 ‘비싼 버전’은 누군가가 분리된 패널에서 저항을 측정하고, 스위치에 문제가 없다고 단정한 뒤 입력 카드 교체를 시작하는 경우입니다. 우리는 실제 고장이 5분 만에 청소만으로 이미 해결된 후에도 그 구매 주문서가 도착하는 것을 지켜본 적이 있습니다.
거의 아무도 쳐다보지 않는 그 인물
모든 접점에는 상한치뿐만 아니라 하한치도 있습니다. 특정 전류와 전압 이하로 떨어지면 필름을 제거할 수 있는 요소가 아무것도 없습니다. 접점이 닫힐 때 발생하는 마찰력도, 인터페이스에 걸리는 전압도 소용이 없습니다. 이 한계치에는 ‘최소 스위칭 전류’, ‘최소 스위칭 전압’이라는 이름이 붙어 있습니다. 이 수치는 정격 표에서 모두가 인용하는 수치들보다 몇 줄 아래에 위치해 있습니다.
당사의 제품군은 IEC 60947-5-1 및 GB/T 14048.5에 따라 형식 시험을 거쳤으며, 두 기준 모두 추측에 맡기지 않고 카탈로그에 명시되어 있습니다. 은과 은-니켈 합금은 일반적인 제어 전압에서 탁월한 성능을 발휘합니다. 이것이 바로 이 소재들이 기본으로 채택된 이유이며, 아무도 이를 의심하지 않는 이유이기도 합니다. 110V 또는 240V에서는 전압 자체가 일상적인 산화물을 제거해 줍니다. 하지만 동일한 접점을 5V 논리 입력 앞에 연결하면 이러한 자가 세정 현상은 전혀 나타나지 않습니다.

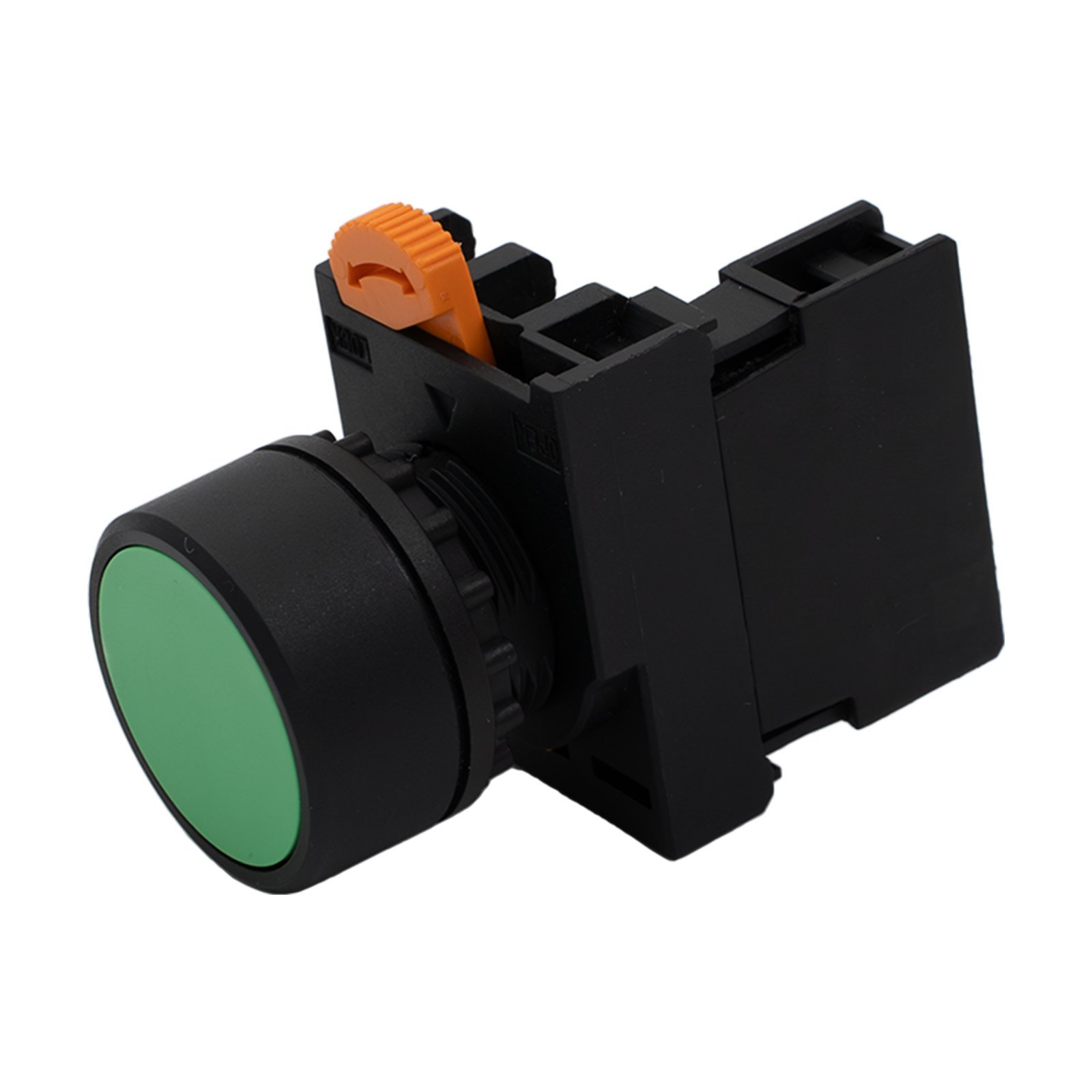

금 소재의 경우도 마찬가지입니다. 금은 산화물을 형성하지 않으므로 저에너지 신호가 뚫고 들어갈 여지가 없으며, 건식 회로 환경에서 무기한 안정적으로 유지됩니다. 다만 금은 연한 성질을 띠어 높은 돌입 전류에는 적합하지 않기 때문에, 저희는 이를 전반적인 업그레이드용 소재라기보다는 신호용 소재로 취급합니다. XH2 제품군은 은-니켈 합금, 순은, 또는 금도금 은-니켈 접점 옵션으로 제공되며, 주문 시 해당 재질이 박스에 포함됩니다. 저희가 적용하는 테스트는 간단합니다. 이 접점이 실제 사용 시 어떤 전압과 전류를 견뎌내야 하는가? 밀리암페어 단위의 전류라면 반드시 금 접점을 사용해야 합니다. 저전류 로직 용도의 경우, 저희는 1NO 순간형 버섯형 푸시 버튼 은색보다는 금색으로 정기적으로 출하하는 제품입니다. 각 접점 재질의 모델 코드는 다음의 XH2 및 LA135 카탈로그에 기재되어 있습니다. 다운로드 페이지.
한 유지보수 엔지니어가 어떤 데이터시트보다도 그 증상을 더 잘 설명했습니다. 그는 자신의 기계가 ‘마음 내킬 때만’ 작동한다고 말했습니다. 바로 이것이 문 안쪽에서 볼 때 간헐적인 접촉막이 보이는 모습입니다.
같은 의상을 입는 두 가지 기계적 원인
마모된 블록이라도 여전히 정상적으로 작동하는 것처럼 느껴질 수 있습니다. 손가락으로 눌렀을 때 느껴지는 ‘딸깍’ 소리는 주로 액추에이터 헤드 메커니즘에서 발생하는 것이지, 접점의 상태 변화에서 비롯된 것이 아니기 때문에, 소리가 또렷하다고 해서 어셈블리 내부 상태를 정확히 알 수는 없습니다. 내부 스프링의 탄성이 약해지면 플런저가 충분한 압력을 유지하지 못한 채 움직여 단단히 닫히지 않게 되며, 이때 더 세게 누르면 당장은 문제가 해결될 수 있지만 다음 번에는 다시 문제가 발생합니다.

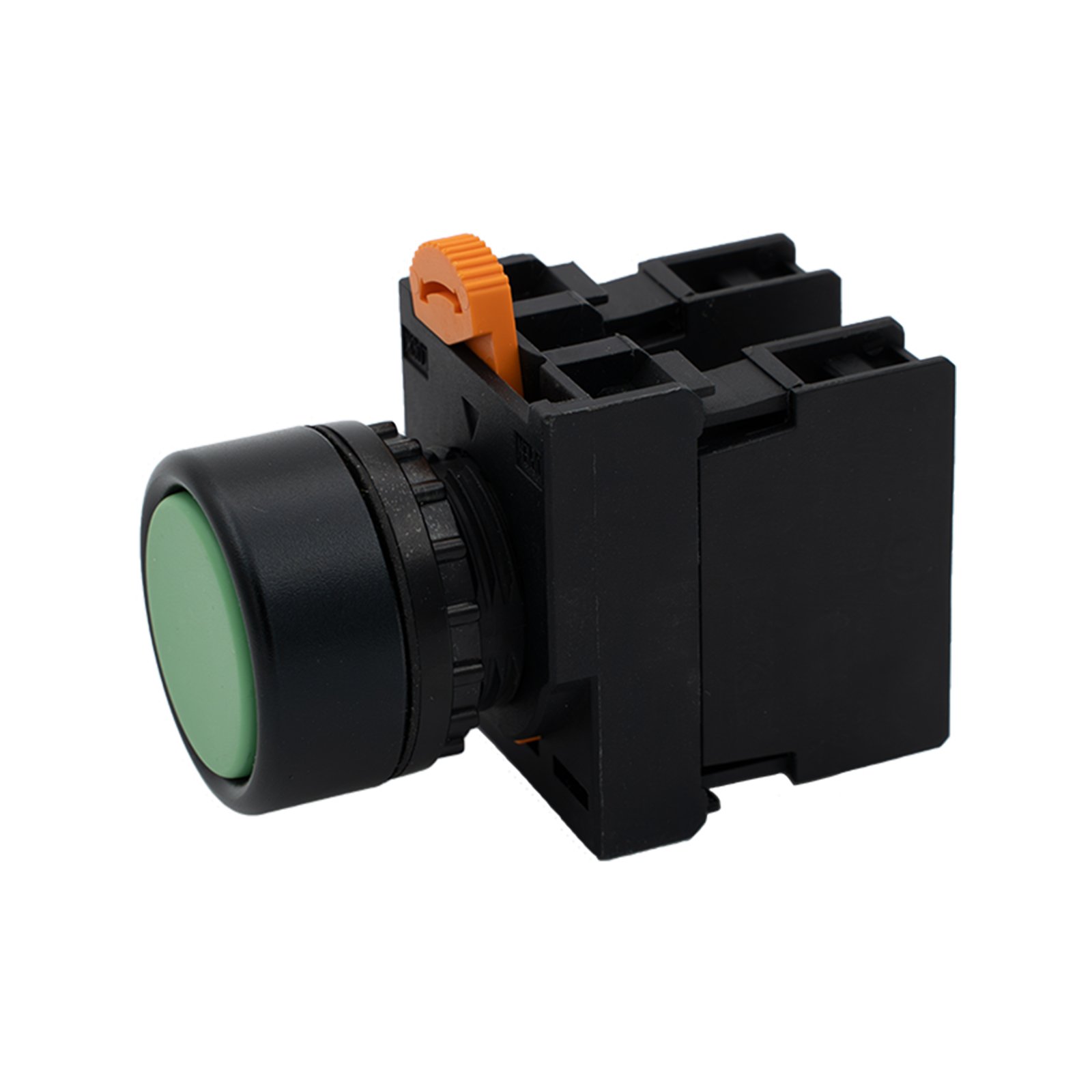

조립 과정도 또 다른 원인입니다. 장착 프레임에 완전히 고정되지 않은 접점 모듈로 인해 액추에이터가 기준 위치에서 1mm 모자라게 됩니다. 이 부품은 수작업으로 조립되고, 작업대에서는 정상으로 통과하지만, 기계에서 진동이 가해지면 오작동을 일으킵니다. XH2 제품군의 경우, 조립이 제대로 이루어지면 헤드와 프레임의 삼각형 표시가 일치하며, 확인하는 데 1초도 걸리지 않습니다. 블록 자체가 마모된 경우에는 장치 전체를 교체하는 것보다 블록만 교체하는 것이 더 효율적이며, 예비 블록은 완성품과 함께 다음 항목에 나열되어 있습니다. 푸시 버튼 스위치.
아침 6시의 패턴
간헐적 필름에는 하루 중 특히 문제가 발생하기 쉬운 시간이 있습니다. 습도가 주요 원인이며, 당사의 XH2 제품군은 섭씨 25도에서 응결이 발생하지 않는 조건 하에 최대 95%의 상대 습도까지 견딜 수 있도록 설계되었습니다. 응결이 발생하면 이 조건이 충족되지 않습니다. 밤사이 패널 온도는 이슬점에 가까워집니다. 첫 교대 근무가 시작될 때 접점이 축축한 상태입니다. 10시가 되면 모든 것이 따뜻해져 고장이 사라집니다. 하루 중 첫 가동 시점에 집중적으로 발생하는 고장은 버튼이 아니라 캐비닛에 문제가 있음을 시사합니다. 일반적으로 히터나 통기구를 설치하면 해결되지만, 새 스위치를 교체한다고 해서 해결되지는 않습니다. 이전에 다룬 기사에서 캐비닛용 결로 방지 히터의 용량 산정 해당 패턴이 귀하의 상황과 일치한다면, 수치를 바탕으로 분석해 봅니다.
이와 같은 사례를 보내주시면, 저희가 필요한 네 가지 정보는 접점이 무엇을 전환하는지, 전압은 얼마인지, 입력 전류는 대략 얼마인지, 그리고 중간에 릴레이가 연결되어 있는지 여부입니다. 이 네 가지 답변만 있으면 대개 첫 시도에서 올바른 부품을 선정할 수 있습니다.
그 계기판은, 뭐 어쨌든, 그 월요일에는 결코 거짓말을 하지 않았다. 계기판은 자체 전류를 통해 스스로의 질문에 답했고, 그에 대해 솔직한 답변을 내놓았다. 대신 회로에 전원이 공급된 상태에서 입력부가 무엇을 감지하는지 물어보면, 마음 내킬 때만 작동하는 그 기계는 다시 평범한 부품 번호로 돌아가, 그 용도에 맞는 도금만 입힌 채로 남게 된다.
