Una luz indicadora parece la pieza más sencilla del panel, y es la que más a menudo se pide por error. No porque el precio resulte confuso, sino porque el código contiene cinco campos que se parecen entre sí, y el tipo de alimentación se encuentra en medio de ellos. A continuación explicamos cómo se lee un código AD115, utilizando la gama que hemos creado.
Nota sobre el ámbito de aplicación: esto abarca las luces indicadoras LED para montaje en panel con tamaños de montaje de 16 mm, 22 mm y 25 mm, incluidas las versiones bicolores, de semáforo, de posición, intermitentes y con señal acústica. Las luces de torre y las luces de pila montadas en máquinas constituyen una familia diferente. ACXION fabrica la gama AD115, por lo que el consejo proviene del propio proveedor.
El código, campo por campo
Un código típico se ejecuta así: AD115-22/21-A7-220-RD. Léelo de izquierda a derecha: cada campo responde a una pregunta.
| Campo | Ejemplo | Qué decide |
|---|---|---|
| Serie | AD115 | La gama de luces indicadoras |
| Montaje | 22 | Abertura en el panel de 16, 22 o 25 mm |
| Tipo | 21 | Tipo de tensión: 2 es CA/CC, 4 es solo CA |
| Jefe | A7 | Forma del cabezal y estilo óptico |
| Tensión | 220 | Tensión nominal de funcionamiento |
| Color | RD | Color de las lentes: RD, GN, YE, BU, WH, BK |
| Opción | IP65 | Protección, nivel de protección contra interferencias o versión resistente a la niebla salina |
El campo que suele malinterpretarse es el tercero. Se encuentra entre el tamaño de montaje y el tipo de cabezal, consta de dos dígitos y determina si la lámpara funciona con una fuente de alimentación de control de corriente continua.
La trampa de la corriente alterna y continua, y cómo se manifiesta
Enviamos un lote de indicadores de 220 V a un proyecto de subestación en el que la alimentación de control era de 220 V CC procedente de la batería de la subestación. En la línea del pedido ponía «220 V», y eso era todo lo que indicaba. La versión exclusiva para CA no se ilumina con CC. En la obra se pasó toda una mañana comprobando el cableado de dos cuadros antes de que nadie consultara el manual de instrucciones.
Desde entonces, en nuestro formulario de pedido se solicita el tipo de alimentación en una línea separada, y no como parte de la tensión. La versión CA/CC (tipo 21) cubre todo el rango de 6 a 380 V CA/CC en la mayoría de los modelos de cabezal, y algunas configuraciones de CA se extienden hasta 415 V y 500 V. Cuando el cuadro dispone de circuitos tanto de CA como de CC, solicitar todo como CA/CC elimina por completo este tipo de error con una diferencia de coste mínima.
La misma trampa se da, pero a la inversa, en un cuadro de 24 V CC construido con componentes exclusivos para CA que sobraron de otro proyecto. Las lámparas se encienden, aunque con poca intensidad, y luego se estropean prematuramente, ya que el circuito interno funciona fuera de sus condiciones de diseño.
Los colores y la norma sobre paneles
Los colores siguen la convención habitual: RD (rojo), GN (verde), YE (amarillo), BU (azul), WH (blanco) y BK (negro). La norma IEC 60073 establece los principios de codificación para indicadores y actuadores, y las reglas prácticas que siguen la mayoría de los paneles son sencillas. El rojo indica una situación que requiere atención; el verde, un estado normal o de funcionamiento; el amarillo, una situación anómala que aún no constituye un fallo; y el azul, una situación que requiere la intervención del operador.
Dos observaciones sobre la selección de colores. En primer lugar, el color por sí solo es una señal poco clara para cualquier persona con una deficiencia en la percepción del color, por lo que un indicador basado en símbolos o una placa identificativa con texto aporta información que el color no puede transmitir. En segundo lugar, la gama de indicadores de posición (WD para seccionador, WN para toma de tierra) utiliza símbolos fijos en lugar de códigos de color. Estos no son intercambiables con los modelos de colores, y el símbolo viene determinado por el modelo.
Adaptar la cabeza a la profundidad de montaje
La forma del cabezal determina el aspecto de la lámpara y el espacio que necesita detrás del panel.

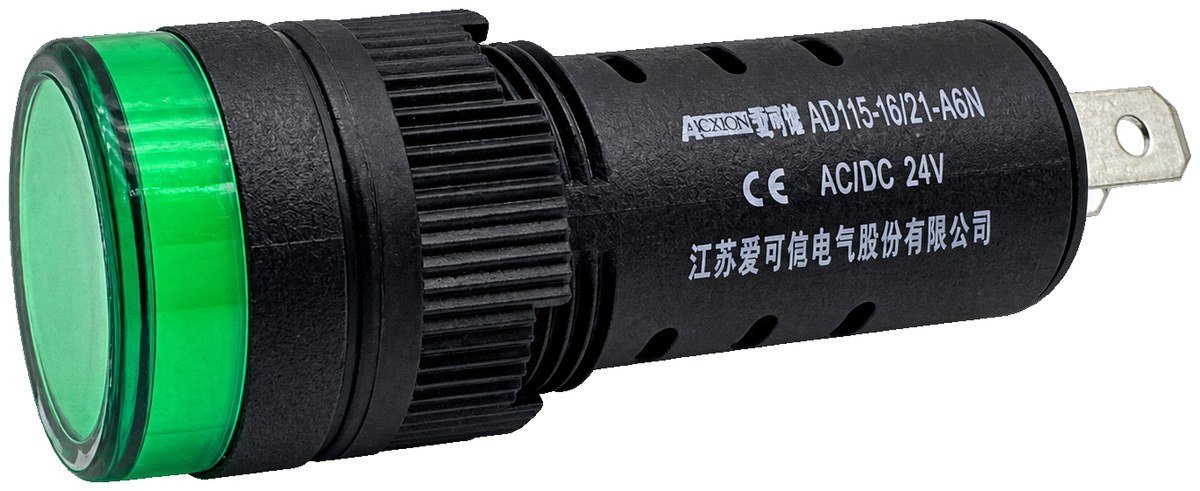

- Familia A6 para aberturas de 16 mm, incluidas las variantes acortadas A6S y A6CS, en las que la profundidad del panel está limitada.
- A5, A7 y A8 para 22 mm; el modelo A8 cuenta con la tapa iluminada más grande y el A7, con la cara estándar.
- HS para 22 mm con terminales de conexión rápida, lo que reduce el tiempo de montaje en un panel con muchas lámparas.
- A9 en formatos redondo, cónico y cuadrado, para una mayor visibilidad en un letrero grande.
- SS para el modelo bicolor, WG para los gráficos de semáforo, M y DM para las versiones con zumbador y con zumbador luminoso.
En cuanto a las características eléctricas, las especificaciones son uniformes en toda la gama. La vida útil de los LED es de 30.000 horas o más. La resistencia a la tensión de red es de 2.500 V CA RMS durante un minuto, y la resistencia de aislamiento es de 5 megaohmios hasta 60 V y de 50 megaohmios por encima de esa tensión. La gama funciona entre -25 y 50 grados C y ha sido sometida a pruebas de vibración entre 10 y 2.000 Hz a 1,5 mm y 10 g. Categoría de instalación III, grado de contaminación 3. La protección frontal es IP54 de serie, con IP65 disponible como opción.
Esa cifra de vibración es la razón por la que se especifica el rango en las líneas de prensado y las máquinas-herramienta. Una lámpara de filamento no resistiría esas vibraciones. Tampoco lo haría un LED de mala calidad, por lo que conviene comprobar los datos sobre vibraciones en la ficha técnica en lugar de darlo por sentado.
La niebla salina y el proyecto en el que resultó decisiva
Un panel de una grúa portuaria situado en un patio costero contaba con indicadores estándar instalados en todas sus partes. En menos de un año, los marcos presentaban picaduras y dos lámparas habían perdido sus juntas, lo que permitió que entrara humedad en el cuerpo. El pedido de sustitución incluía una fotografía, y se instaló la versión TH resistente a la niebla salina en todo el panel.
La alternativa a la versión TH es un frontal totalmente sellado con protección IP65, que resiste el lavado a presión y la lluvia, pero no modifica el comportamiento frente a la corrosión del metal expuesto. En entornos costeros o químicos, normalmente se especifican ambas opciones conjuntamente.
Tres comprobaciones antes de que se envíe el pedido
- Alimentación de corriente continua o alterna. Indícalo por separado del voltaje. En caso de duda, elige el tipo CA/CC.
- Medio ambiente. Panel seco en interiores, zona de lavado o aire costero y salino. Eso determina el grado de protección IP65 y la opción TH.
- Dimensiones y profundidad de montaje. 16 o 22 mm, y si el panel tiene suficiente profundidad para el cuerpo estándar o si se necesita la versión acortada.
Añade el nivel antiinterferencias cuando el cable de control recorra una distancia considerable hasta el panel, ya que la tensión inducida en un tramo largo puede mantener un LED encendido con un brillo tenue. Se trata tanto de un problema de cableado como de la lámpara, y el nivel de interferencias más alto reduce el síntoma sin eliminar la causa.
Hay algo que no recomendamos: instalar un indicador de 22 mm en un orificio de 25 mm con una junta de estanqueidad. El resultado es que se acumula agua en la junta y deja de estar sellado por completo. Si el panel tiene un orificio de 25 mm, utiliza el cuerpo de 25 mm.
Cómo hacer un pedido
Indica el diámetro de montaje, el tipo de cabezal, el color de la lente, la tensión y el tipo de alimentación, además de cualquier requisito ambiental. Esas cinco líneas bastan para confirmar un código.
Las tablas completas de selección del modelo AD115, los tipos de cabezales y los planos dimensionales se encuentran en el catálogo de luces indicadoras de nuestra centro de descargas. Las piezas individuales se enumeran en el luces indicadoras categoría, incluida la Módulo indicador LED de 24 V y el luz indicadora redonda y plana, CA 220 V.
Los niveles de tensión distintos a los indicados pueden personalizarse, por lo que una alimentación no estándar es más una cuestión que un problema. La gama se suministra según el código que usted especifique y se cotiza por configuración, por lo que una combinación no estándar es una solicitud de presupuesto más que un número de referencia fijo. Las características técnicas proceden del catálogo actual; la especificación de entrega y la confirmación del pedido son las que prevalecen.
